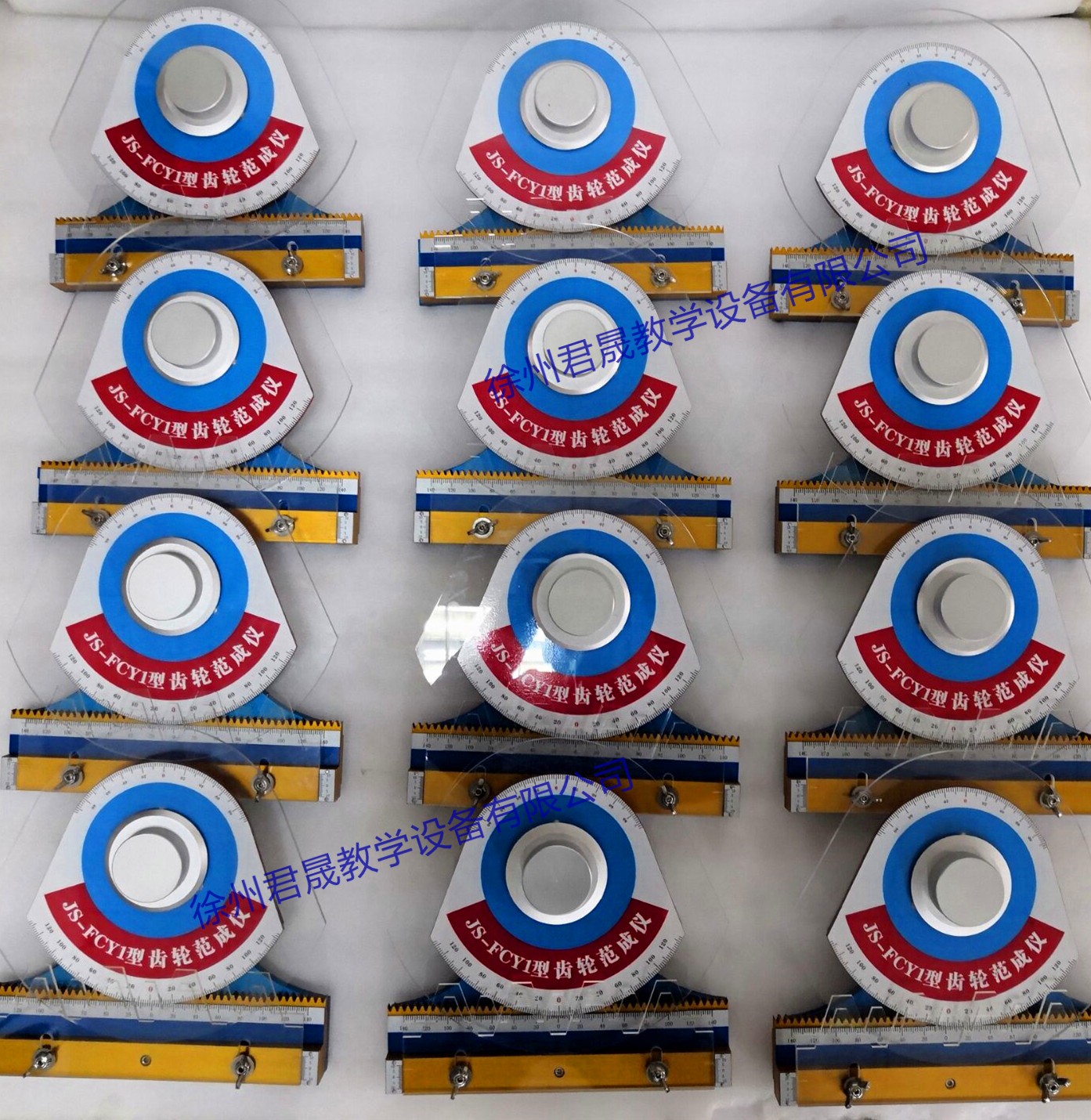

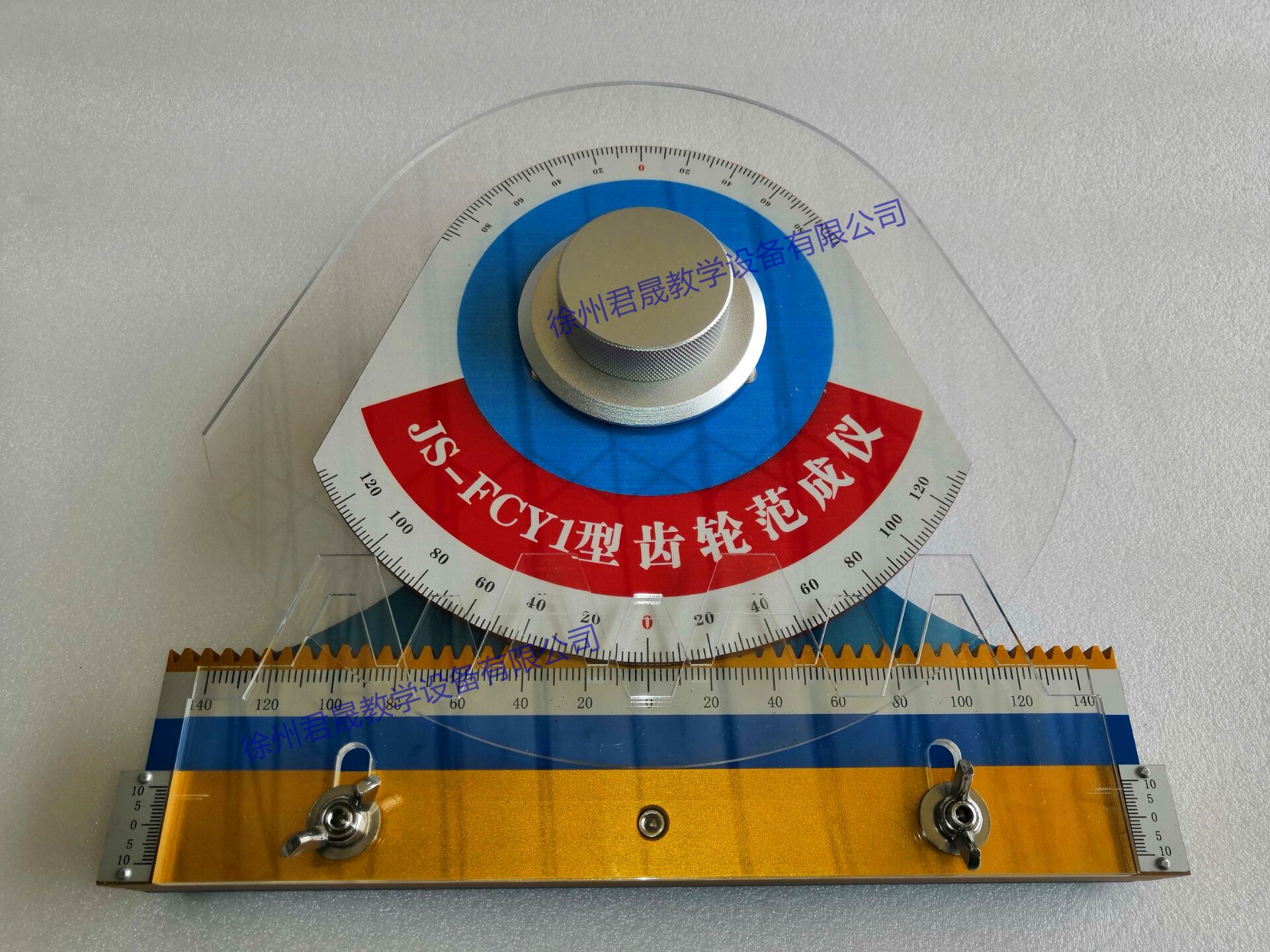

JS-FCY1型 精品齿轮范成仪
2019-09-03 10:47:53
225次访问

上海注塑模具模型江苏注塑模具模型浦东新区钢制绘图桌

功能特点:

本产品用于机械原理(机械设计基础)课程开设的“渐开线齿轮范成实验”,理解渐开线齿轮轮廓形成过程和范成法加工原理,掌握渐开线产生根切和避免根切的方法,演示刀具变位对位齿形变化及对齿轮各参数的影响。

主要参数:

1、配模数m=8 m=20齿条插齿刀各一把。

2、外型尺寸:320x310x110同一模数m=2两扇形齿轮(Z1=120,Z2=80)。

3、底座采用蓝色硬质阳极氧化处理,齿滑板采用黄色硬质阳极氧化处理,扇形齿轮采用硬质铝合金精加工标准渐开线齿形。

4、齿条插齿刀采用的高硬度高透明亚克力精制而成

5、正负变位刻度板采用ABS双色板精雕而成,刻度清楚明了,并用铆钉装订在齿滑板上,防脱落。

6、大扇形分度圆直径240MM,适用于m=8 m=20齿条,小扇形分度圆直径160,适用于m=8 m=20齿条

     说明:同一齿轮的加工工具可加工不同齿数的齿轮。范成仪在人机的基础上进行精心设计,大方美观。制作材料除加工插齿刀具外全部采用铝合金制作。
