JS-ZM1型 全铝制注塑模具拆装模型
2018-11-23 17:18:04
25883次访问

注塑模具模型教学陈列柜透明液压实验台双面钳工台拆装测绘模型钢制绘图桌制图桌盐城夹具模型公司

模具结构正确,零部件完整,精度高,符合原理要求。模具采用铝合金材料制作,并做氧化防锈处理,该产品较之前传统工艺不论是外观保养还是质量保证都得到显著优化和提高,重量为20kg左右。通过对不同类型模具的拆装训练,了解模具工艺,学生从认知模具到设计模具能更好的学习及运用。更多模具类型欢迎来电咨询。



序号

名称

模架规格(mm)

详细描述及技术要求

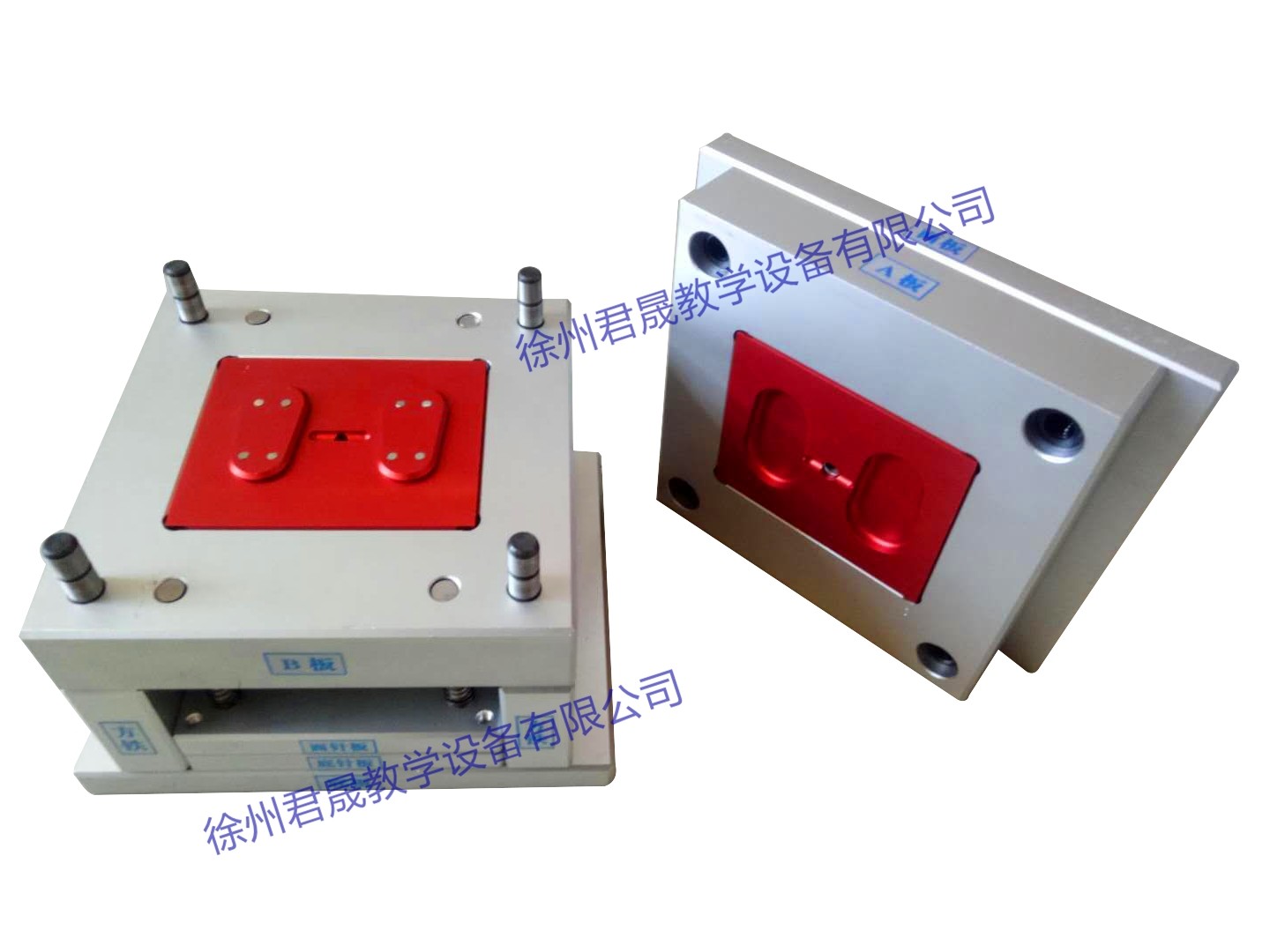

1

大水口模

200x240

单分型面注塑模是注塑模具中应用广泛,简单,典型的一种,构成型腔的一部分在动模上,另一部分在定模上。动模上设有推出装置,用以推出制件和流道凝料(料把)。

2

细水口模

200x240

该模是截面形状小如针点的浇口,具有提高溶体的剪切速率,提高溶体的流动性,有利于充模,浇口痕迹小、容易修整,浇口位置能较自由地选择。

3

前模哈夫模



200x240

两瓣合垂直分型,设计合理,运用于侧面成型面积大,侧孔或侧凹较浅且抽拔距离较小的塑件,结构紧凑、刚性好,抽拔力大。

4

前模行位模

200x240

塑件对外观要求高,定模需设置抽芯机构,该模具结构紧凑,刚性强,安全可靠,在大型模具上应用广泛

5

后模内行位模具

200x240

塑件对外观要求高,内壁有凹槽,且不能做斜顶结构方式,定模需设置内抽芯机构,该模具结构紧凑,刚性强,安全可靠,在模具上应用广泛。

6

潜水口模



200x240

该模具在开模时,不仅能自动切断浇口,而且浇口的位置可设在制品的侧面,端面和背面等,使制品外表表面无浇口痕迹。采用潜浇口模具结构,可将双分型面模具结构简化成单分型面模具结构。一模四腔,分流道于产品自动分离。

7

斜顶模



200x240

成型内侧有凹凸的塑件,加工简便,结构紧凑,可靠,斜推杆与导向槽配合,当推杆作垂直运动时斜推杆在导向槽的作用下做相对运动,从而完成侧抽芯动作。

8

热流道模



200x240

热流道模具在注射模中采用绝热或加热的方法,使流道中的塑胶始终保持融溶状态,因此在开模时只需取出塑料制品,而无流道的模具结构。

9

斜导柱模





200x240

该结构紧凑,制造方便,动作可靠。它的结构形式是斜导柱与开模方向成一定的夹角,在开模力的作用下,斜导柱与滑块料孔作相对运动,从而完成侧抽芯动作。

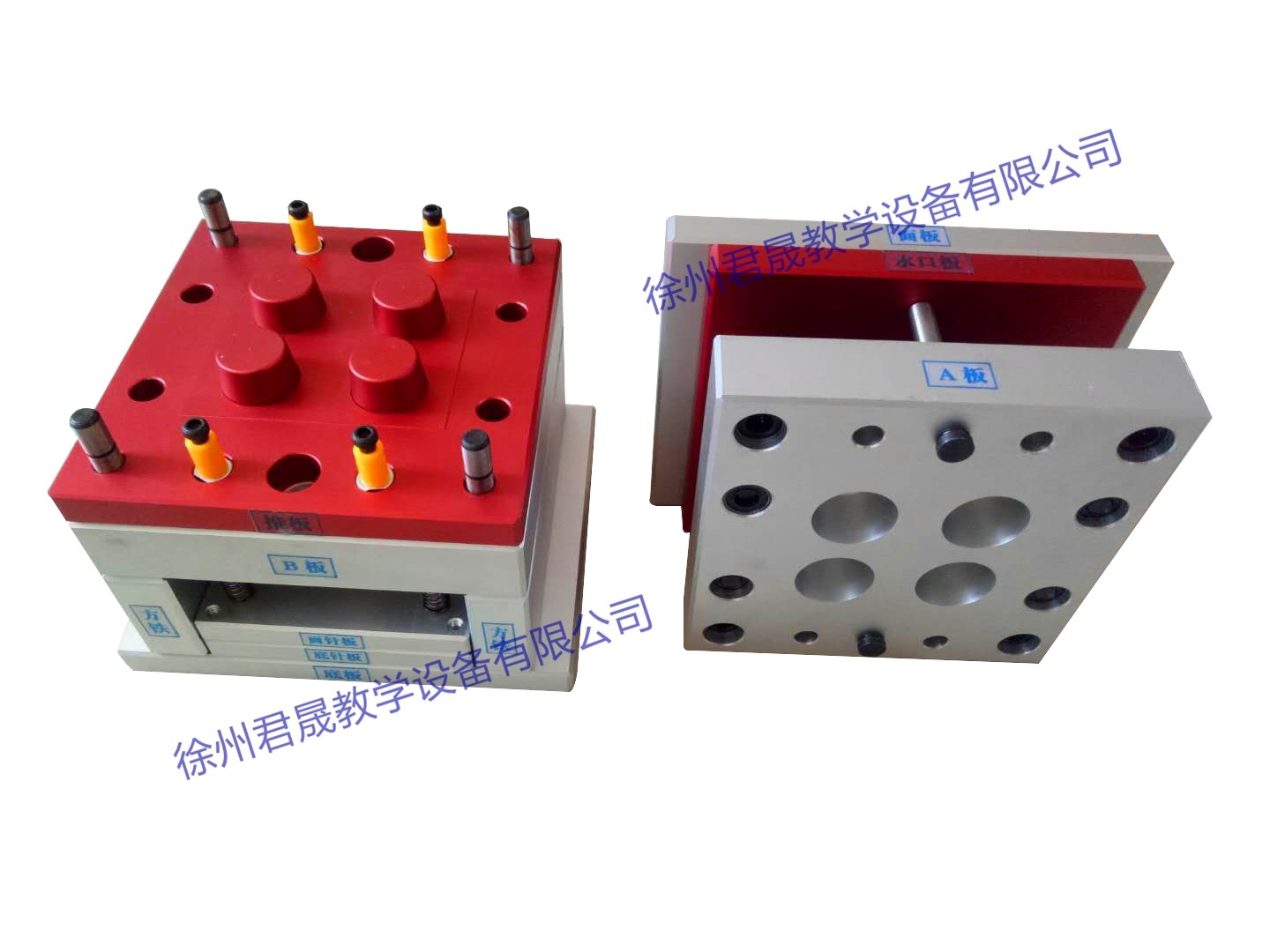

10

推板模



200x240

推板脱模机构在分型面处沿制品周边将制品推出,适用于大筒制品,薄壁容器及各种罩壳类制品的脱模。其特点推出均匀力量大,运动平稳,制品不易变形,塑件表面无推顶痕迹。

11

旋转牙纹模

200x240

成型深螺距,硬质材料带螺纹的塑件,通过模具内使制品与螺纹型芯或环型产品相对旋转运动来实现脱模的生产方式。

12

弯管模

200x240

弯管圆弧内抽芯的模具结构往往是利用齿轮、齿条或连杆等机械结构件,将直线运动转换为圆周边运动的结构形式,从而达到圆弧抽芯的目的。

13

顶杆先复位模

200x240

当侧抽芯与推杆出现干涉现象时或放置镶件不方便时,通过机械构件使顶出系统提前复位的结构。

14

推管模



200x240

推管模常用于圆筒状制品的脱模。推管沿整个周边推顶制品,使制品受力均匀,无推出痕迹。型芯和凹模同时设在动模一侧,以便提高制品的同轴度。

15

后模斜抽芯模

200x240

该模具成型塑料制品内侧有斜凹槽,模具采用定模板拉钩摆杆式顺序分型机构,采用推杆推出制品。顺序分型的目的是完成侧向斜抽芯。

16

链条成型模



200x240

该模采用45°对开分型,行位精确定位.并集点浇口与斜导柱等功能.成型多圆相扣之产品.第 一次成型四圆   相扣,成型产品125×26×3mm.通过简单操作并可两圆二次相扣,实现链条无限延长.是注塑模具中较典型的结构之一。

17

大行位藏小行位模



200x240

开模时斜导柱带动大行位内的小行位先形移动,待小行位与胶位分离后,再移动大行位,适合于侧边形状突出,有较深的凹槽且胶位太薄的塑料制品。

18

爆炸型芯模



200x240

合模时镶件沿圆形型芯上的斜导向槽移动,使圆形型芯的的外围达到闭合状态。此模具适合于圆形且圆形内部有凹槽的塑胶制品。

19

双色模



200x240

模具由一套后模和两套前模组成,一套前模同共用后模注塑出制品后,再将制品套在共用后模型芯上,用另一套前模和共用后模进行二次注塑,以成型制品表面上不同颜色或材质的胶位。

20

彩色剖面细水口模



200x240

该模是截面形状小如针点的浇口,具有提高溶体的剪切速率,提高溶体的流动性,有利于充模,浇口痕迹小、容易修整,浇口位置能较自由地选择。
